strongSwan 基于xfrm设备的 Route-based 虚拟专用网实验

本文介绍一个strongSwan 基于xfrm interface_id的 Route-based 虚拟专用网实验

接上一篇strongSwan 基于vti设备的 Route-based 虚拟专用网实验,本文进行xfrm interface_id的实验。

准备

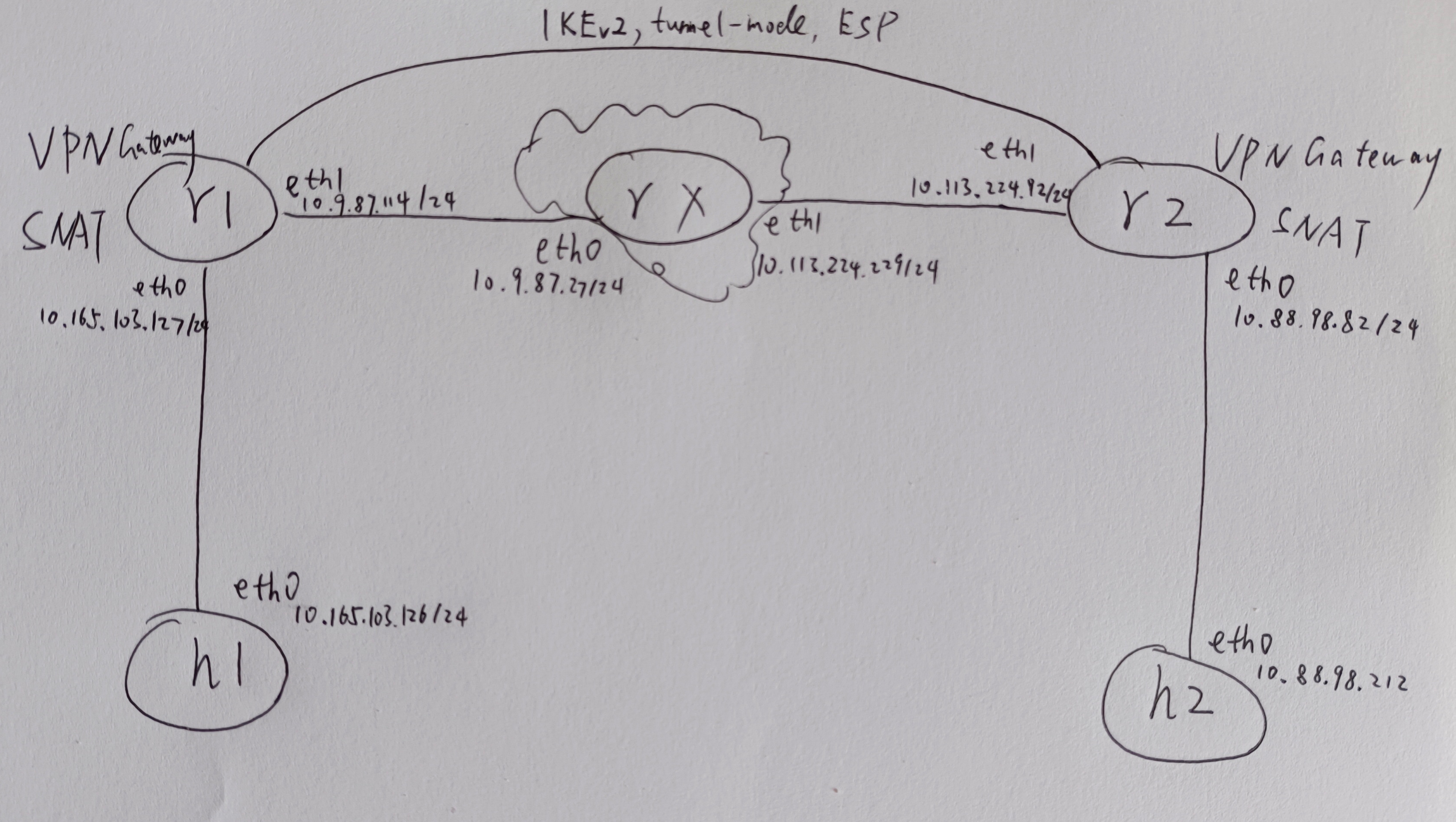

实验环境与上一篇实验相同,首先按图施工，搭建一个传统的基于Policies的IPsec可联通环境。

lxd的相关命令此处略。

h1

参考上一篇。

r1

参考上一篇。

rx

参考上一篇。

r2

参考上一篇。

h2

参考上一篇。

实验

r1

首先执行 以下 testxfrm.sh

ip link del ipsec0
ip link add ipsec0 type xfrm dev lo if_id 42
ip link set ipsec0 up
ip route add 10.88.98.0/24 dev ipsec0

与上个实验不同，不用更改/etc/strongswan.d/charon.conf中install_routes = yes为install_routes = yes

与上个实验不同，不用更改/etc/strongswan.d/charon/forecast.conf中load = yes为load = no

然后更改/etc/swanctl/swanctl.conf为

include conf.d/*.conf

  connections {
    net-net {
      remote_addrs = arch2.strongswan.org
      local {
        auth = pubkey
        certs = arch1Cert.pem
      }
      remote {
        auth = pubkey
      }
      children {
        net-net {
          local_ts  = 0.0.0.0/0
          remote_ts = 0.0.0.0/0
          if_id_in = 42
          if_id_out = 42
          start_action = trap
        }
      }
    }
  }

测试从h1上能ping通h2，实验成功。

由于基于xfrm的Route-based虚拟专用网，不像基于GRE的虚拟专用网一样，必须两端同时启用。此处r2的设置略。但两端同时启用，应该也能成功。

结论

• xfrm接口模式下,更改/etc/strongswan.d/charon/forecast.conf中load = yes为load = no没必要，应该跟forcast插件动的是netfilters中的mark，而xfrm模式动的是if_id互不冲突有关吧。
• xfrm接口模式下,/etc/strongswan.d/charon/bypass-lan.conf也不用管，尽管官方bypass-lan插件文档说可能跟route-base虚拟专用网可能有冲突。
• r1和r2进行SNAT的目的是模拟公网IPv4上网的实际场景,不进行SNAT实验也可以成功。 实验中使用OSPF打通了r1、rx、r2方便路由管理，r1、r2没有通过OSPF发布eth0网段路由是有意为之，也符合实际场景。

参考

• https://docs.strongswan.org/docs/5.9/features/routeBasedVpn.html#_xfrm_interfaces_on_linux 官方文档

下一步

• 实验启用firewalld防火墙
